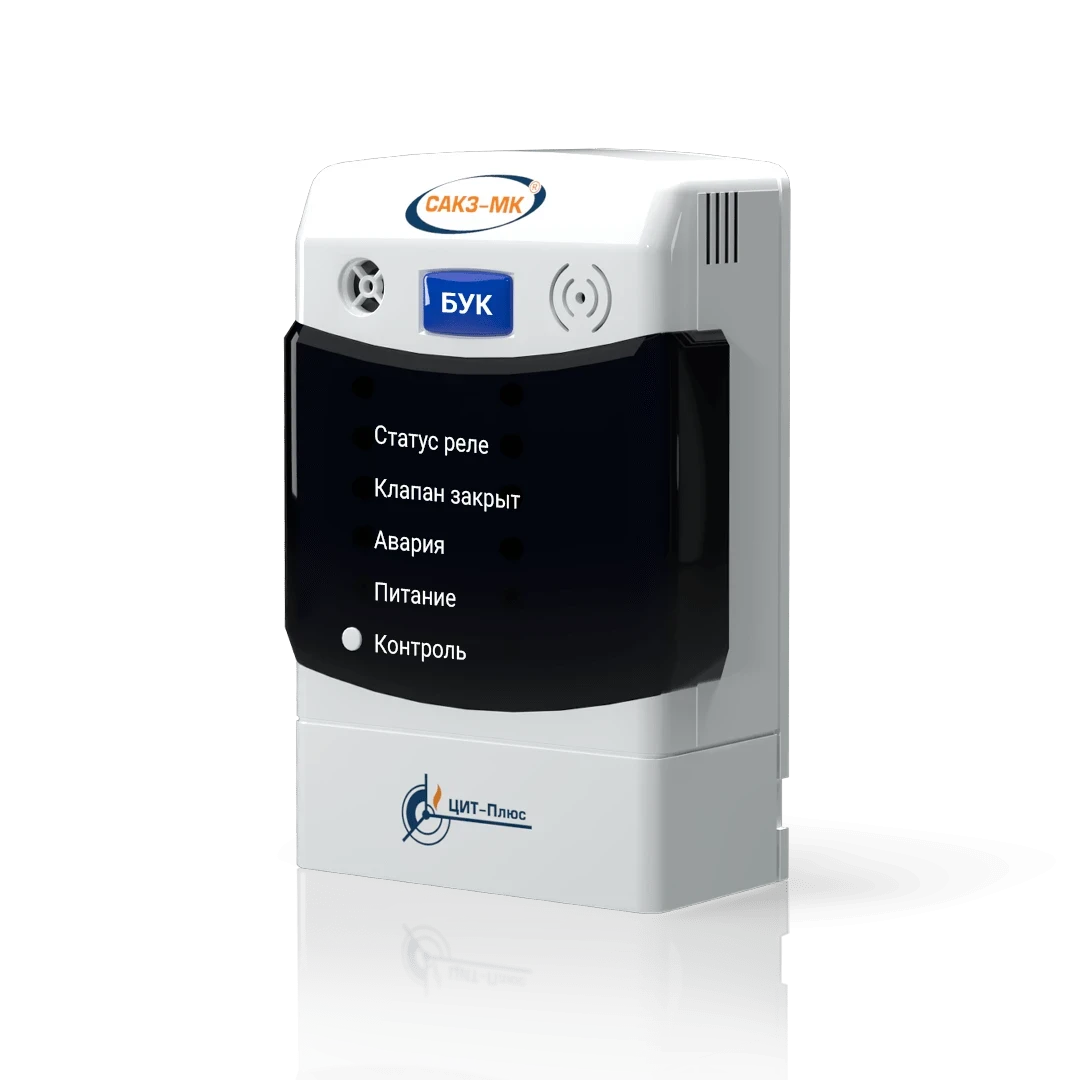

БУК (блок управления клапаном)

Назначение

Блок управления клапаном БУК предназначен для формирования сигнала на закрытие электромагнитного запорного газового клапана типа КЗЭУГ и КЗГЭМ-У от внешнего устройства или при отключении напряжения питания.

Ресурс и гарантии

• Ресурс изделия до первого среднего ремонта — 30 000 ч в течение срока службы 10 лет, в том числе срок хранения 6 месяцев в упаковке изготовителя в складских помещениях;
• Межремонтный ресурс — 26 000 ч при трех ремонтах в течение срока службы 10 лет;
• Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации;
• Гарантийный срок хранения — 12 месяцев со дня изготовления;
• Гарантийный срок эксплуатации — 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня изготовления.

Основные технические характеристики

• Тип выходного сигнала управления клапаном: импульс;
• Амплитуда импульса: 37±5 В;
• Максимальный выходной ток: 9 А;
• Длительность импульса: 0,4 с;
• Период следования импульсов: 4 с;
• Напряжение питания переменного тока частотой 50±1 Гц: 230±23 В;
• Потребляемая мощность: не более 6 Вт;
• Тип входного сигнала управления: «сухой контакт» или «открытый коллектор»;
• Длина кабеля: 20 м;
• Габаритные размеры: не более 125×80×35 мм;
• Масса: не более 0,3 кг;
• Назначение: управление клапаном;
• Тип систем: САКЗ-МК-1Е / САКЗ-МК-2Е / САКЗ-МК-3Е / САКЗ-МК-4Е / САКЗ-МК-1 / САКЗ-МК-2 / САКЗ-МК-3.
