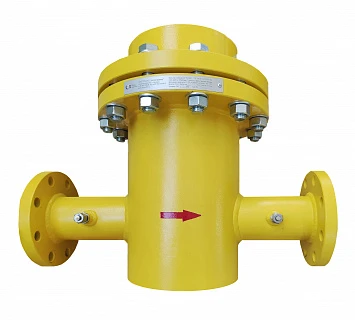

Фильтр газа ФГ 16‑150 С
Назначение
Фильтр газа ФГ 16‑150 С предназначен для очистки газа от примесей твёрдых частиц, пыли, ржавчины и устанавливается перед измерительными приборами, запорно-регулировочной арматурой, газогорелочными устройствами котлов и другими газосжигающими устройствами. Качественная очистка газа позволяет повысить надёжность работы приборов, увеличить межремонтное время эксплуатации за счёт уменьшения износа. Правильный выбор фильтров – это один из факторов, позволяющих обеспечивать надёжное и безопасное функционирование системы газоснабжения.
Принцип работы
Неочищенный газ поступает во входной патрубок фильтра и направляется по специальному сформированному каналу корпуса. За счёт изменения направления потока и снижения скорости газа происходит первичное отделение крупных механических включений. Они оседают в накопительной камере, расположенной в нижней части корпуса. Крупные механические примеси (окалины, ржавчина, песок) оседают под действием силы тяжести, это позволяет значительно снизить нагрузку на фильтрующий элемент, предотвратить его преждевременный износ и повреждения.
Далее газ поступает в камеру с фильтрующим элементом, где происходит тонкая очистка. После прохождения фильтрующего элемента очищенный газ направляется в выходной патрубок и поступает в газопровод.
Конструкция
Фильтр газа ФГ16‑150 С состоит из сварного корпуса, в который установлен фильтрующий элемент. Фильтрующий элемент закрыт крышкой, позволяющей вынимать его для чистки или замены. Для предохранения внутренних элементов фильтра от разрыва крупными частицами мусора в корпусе фильтра установлен отбойник, а для удобства чистки в нижней части корпуса имеется дренажное отверстие (или штуцер) для отвода частиц, механических примесей, газового конденсата и продувки корпуса. Дренажное отверстие (или штуцер) оснащено заглушкой. Размеры дренажного отверстия (штуцера) обеспечивают возможность установки шарового крана с присоединительной резьбой G 1/2.
На входном и выходном патрубках фильтра имеются места для подключения индикатора контроля перепада давления. Для контроля перепада давления газа фильтр может оснащаться индикатором перепада давления или дифманометром. Индикатор не имеет нормировочных метрологических характеристик, не является средством измерения, но позволяет контролировать степень загрязненности фильтрующего элемента. Нахождение стрелки-указателя индикатора в красном сегменте свидетельствует о предельно-допустимой степени засорения фильтрующего элемента и необходимости его очистки или замены.
Дополнительно предусмотрена возможность подключения второго (дублирующего) датчика перепада давления, что обеспечивает расширенный контроль параметров работы фильтра, возможность подключения к системам автоматизации и диспетчеризации, повышение надежности и контроля за состоянием фильтрующего элемента.
Фильтрующий элемент
В фильтрах типа ФГ16‑150 С применяются фильтрующие элементы с тонкостью фильтрации 80 мкм:
- Фильтрующий элемент серии "MESH filter" – сетка проволочная тканная фильтровая с ячейкой микронных размеров, концентрация механических примесей до 10 мг/м³, максимально допустимый перепад давления 0,08 МПа, максимальный перепад давления (предел механической прочности) 0,2 МПа. Возможна частичная регенерация путем промывки в слабощелочном растворе или продувки острым паром (не более 130 °C).
- Фильтрующий элемент серии "G-gaz" (80 мкм) – фильтровальное комбинированное полотно на основе ультратонких полиэфирных волокон, концентрация механических примесей до 10 мг/м³, максимально допустимый перепад давления 0,08 МПа, максимальный перепад давления 0,2 МПа. Регенерация осуществляется только путем замены.
Отличительные особенности
- Инженерная совместимость с оборудованием узлов учета и редуцирования: узлов коммерческого учета газа, шкафных и блочных ГРП/ШРП, систем автоматизированного учета и регулирования давления.
- Минимальные потери давления за счёт конструктивных решений, обеспечивающих равномерное распределение потока газа по фильтрующему элементу, снижение локальных турбулентных зон.
- Разнотипные фильтрующие элементы под разные условия эксплуатации: моющиеся (для многократного использования), не моющиеся (разовые, повышенной эффективности), тонкой очистки (для защиты высокоточного оборудования).
- Повышенная надежность цельносварной конструкции корпуса: контроль качества сварных швов, испытания на герметичность и прочность в соответствии с нормативами.
- Удобство обслуживания и сокращение времени регламентных работ за счёт быстрого доступа к фильтрующему элементу без демонтажа корпуса фильтра из газопровода.
- Порошковая окраска обеспечивает равномерный и прочный защитный слой, устойчивый к механическим воздействиям, влаге и агрессивным внешним факторам.
Технические характеристики
- Диаметр условного прохода (DN): 150 мм.
- Максимальное рабочее давление: 1,6 МПа (16 кгс/см²).
- Диапазон температуры рабочей и окружающей среды: от −40 °C до +70 °C.
- Степень фильтрации: не менее 99,5% частиц размером более 0,08 мм (80 мкм).
- Монтажная длина: 700 ± 5 мм.
- Перепад давления на чистом фильтре: не более 10 кПа.
- Тип корпуса: сварной.
- Материал корпуса: сталь.
- Покрытие: порошковое.
- Дренажное отверстие: G 1/2 (под шаровой кран).
- Места для подключения индикатора перепада давления: предусмотрены.
- Возможность установки дублирующего датчика перепада давления: есть.
