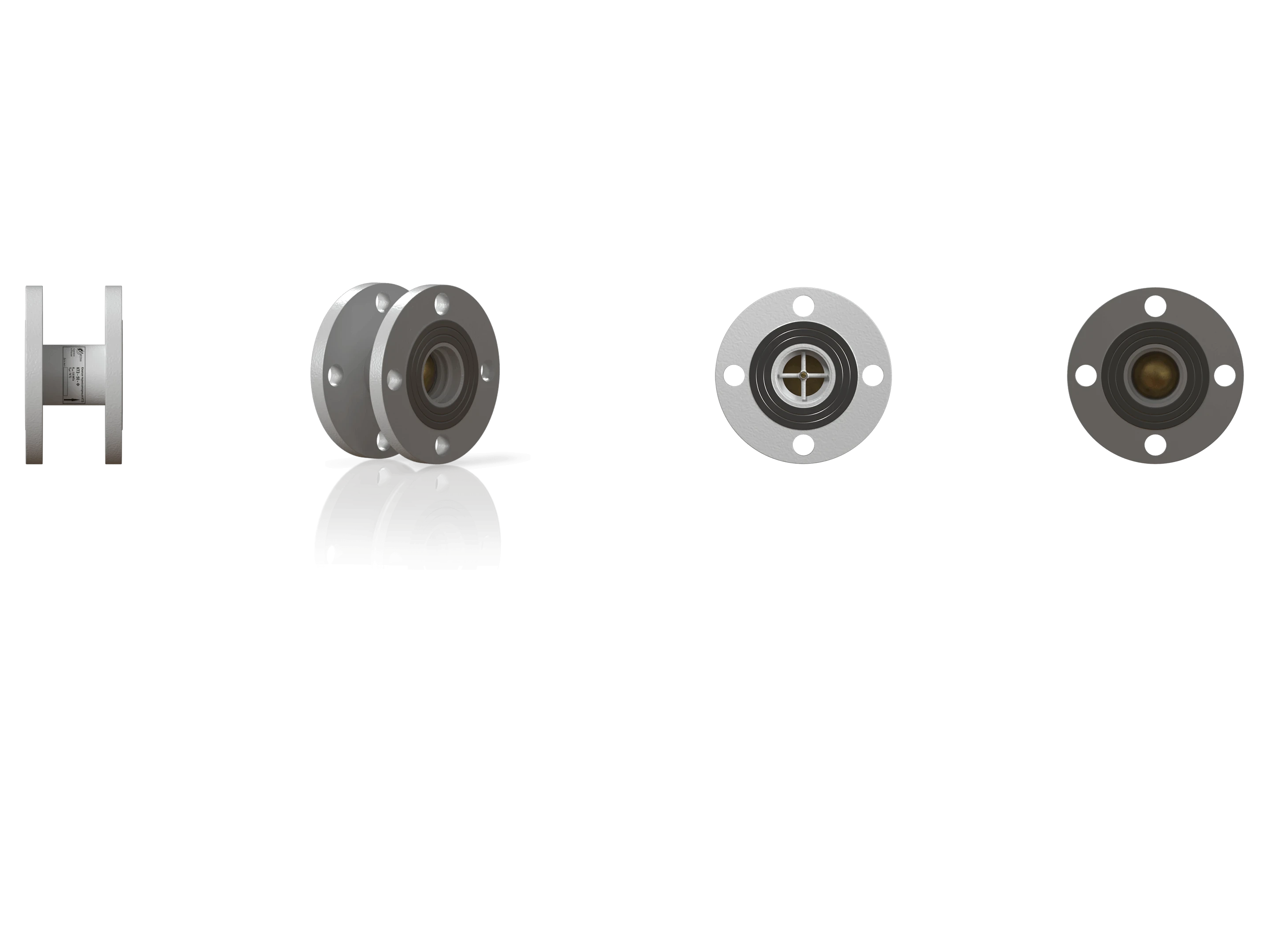

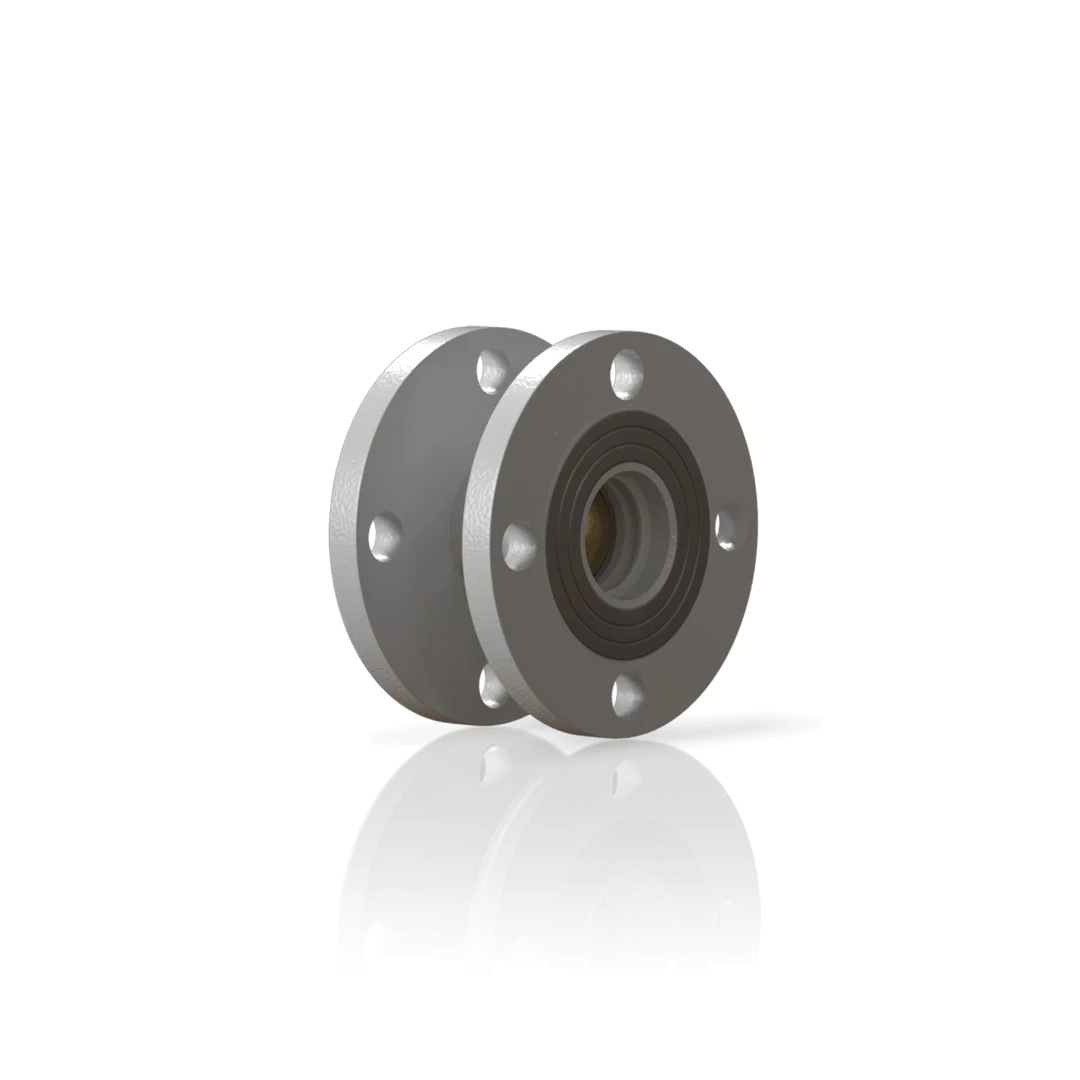

КТЗ-100-Ф (сталь, фланец)
Назначение
Клапан газовый термозапорный КТЗ-100-Ф (сталь, фланец) предназначен для автоматического перекрытия бытовых и производственных газопроводов при их нагревании во время пожара. Рабочая среда – природный газ по ГОСТ 5542-2014, паровая фаза сжиженного углеводородного газа по ГОСТ Р 52087-2003 или воздух.

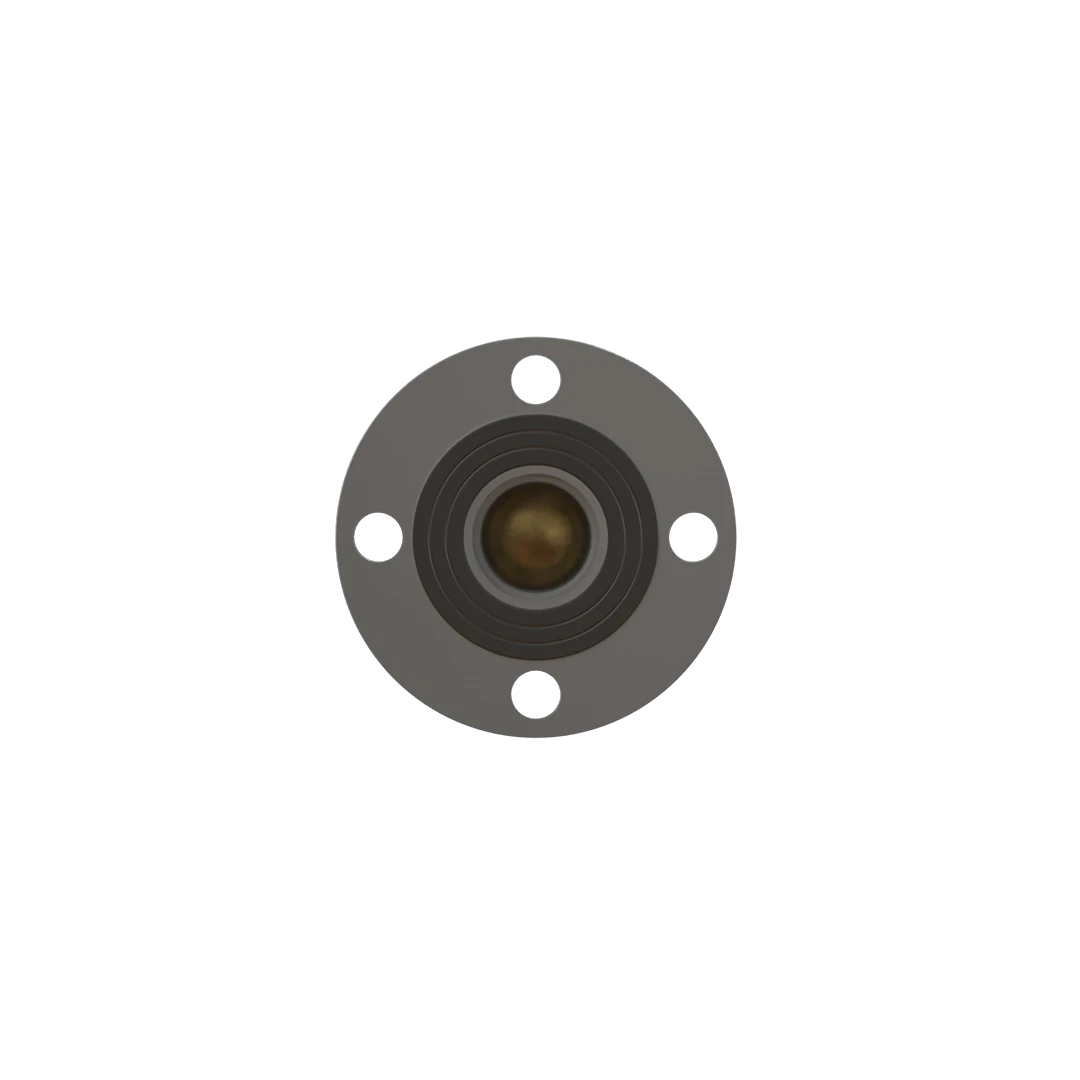

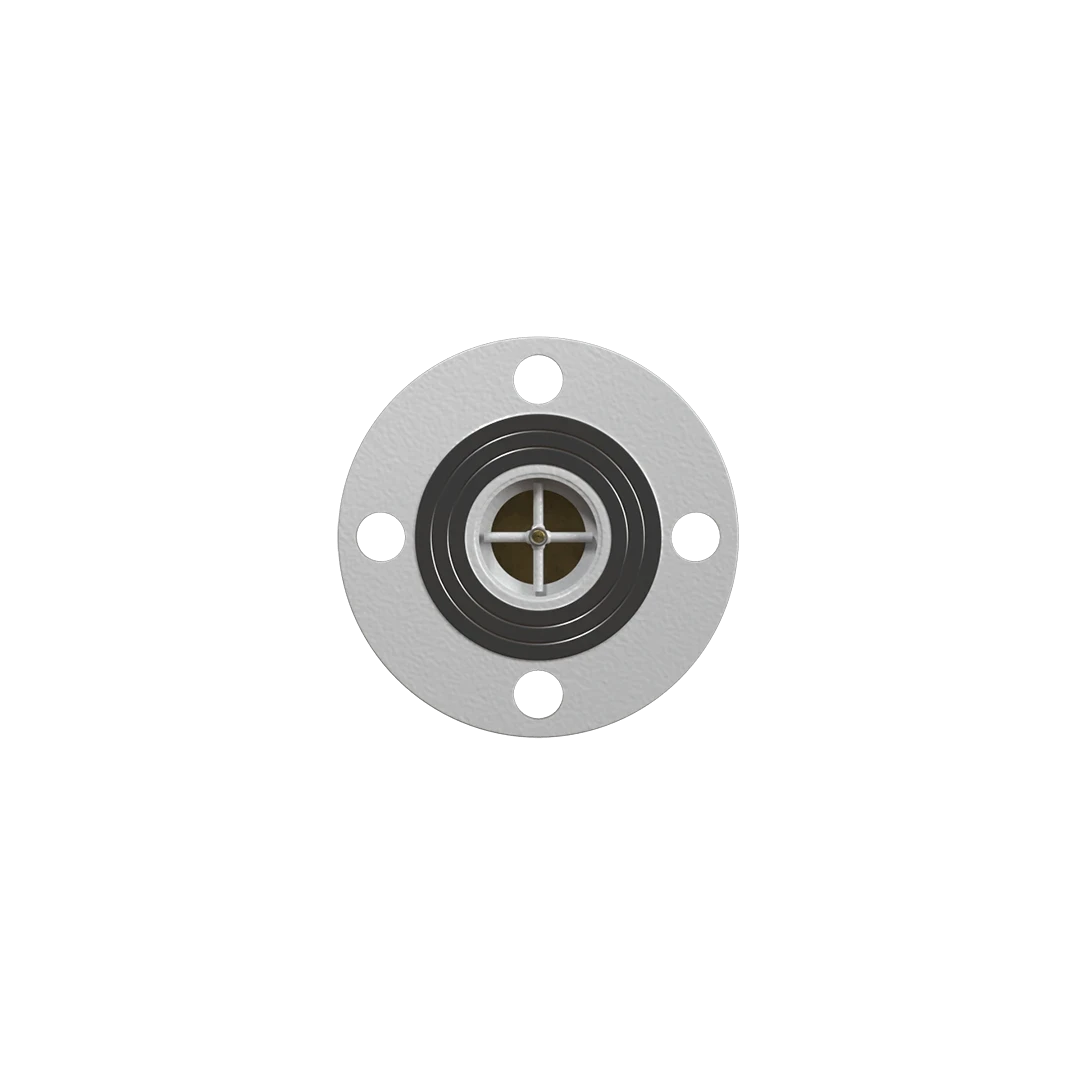

В корпусе КТЗ напротив выходного отверстия установлен запорный элемент — затвор, который удерживается термочувствительным элементом. При нагреве термочувствительного элемента до номинальной температуры срабатывания происходит его плавление, что приводит к освобождению затвора. Под действием пружины затвор перемещается и перекрывает выходное отверстие, прекращая подачу газа.
Важно: КТЗ является устройством одноразового действия и восстановлению не подлежит.
Условия эксплуатации
- Температура окружающей среды: от –15 до +52 °С;
- Относительная влажность воздуха: не более 80 % (при температуре +25 °С);
- Атмосферное давление: от 86,6 до 106,7 кПа.
Особенности
- Допускается установка клапана как на горизонтальном, так и на вертикальном участке трубопровода;
- Назначенный срок службы – 30 лет.
Основные технические характеристики
- Тип клапана: КТЗ-100-Ф;
- Материал клапана: сталь;
- Тип присоединения: фланец;
- Диаметр трубы (DN): 100;
- Давление газа: 0,6 МПа (6,0 кгс/см²);
- Количество и диаметр крепежных отверстий: 8 × 18 мм;
- Длина корпуса: 96 мм;
- Диаметр корпуса: 215 мм;
- Масса: не более 10 кг;
- Датчик положения клапана: нет.
