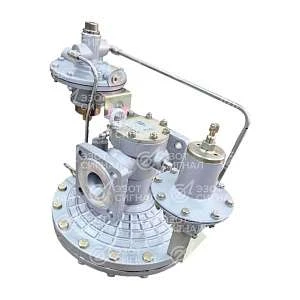

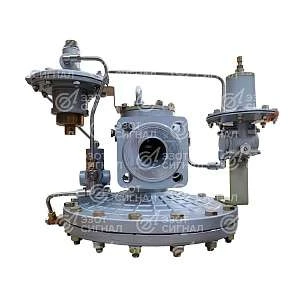

РДБК-50-В (-Л)

Назначение

Регулятор РДБК-50-В обеспечивает редуцирование высокого или среднего давления, автоматическое поддержание выходного давления на заданном уровне независимо от изменений расхода и входного давления. Предназначен для установки в ПРГ систем газоснабжения населенных пунктов.

Внимание: регулятор поставляется в некомбинированном исполнении (без встроенного ПЗК). Для обеспечения автоматического отключения подачи газа при аварийном повышении или понижении выходного давления требуется дополнительная установка предохранительно-запорного клапана (ПЗК).

Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует техническим условиям СЯМИ.493611-559ТУ, требованиям Технического регламента таможенного союза ТР ТС 010/2011.

Исполнение: с выходным средним и высоким давлением (В). По умолчанию направление потока справа-налево. При заказе с литерой «Л» (РДБК-50-В-Л) входной патрубок располагается с левой стороны.

Основные параметры и преимущества

• Условия эксплуатации регулятора соответствуют климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температуре окружающей среды от −40 до +60 °С.
• Направление потока справа-налево по умолчанию или слева-направо (по требованию).
• Настроечные пружины и специальные ключи в комплекте поставки.
• Наличие защитного лакокрасочного покрытия корпусных деталей и гальванического покрытия на остальных комплектующих.
• Материал рабочих сёдел и валов — нержавеющая сталь; корпус рабочего клапана — металлический.
• Элементы управления и визуального контроля вынесены на лицевую сторону регулятора для удобства эксплуатации.
• Для крепления импульсных трубок к узлам регулятора используются герметичные фитинги типа «американка».
• Регулировочные дроссели выполнены в едином корпусе с возможностью точной настройки.
• Применение импульсных трубок из нержавеющей стали.
• Регуляторы давления РДБК сертифицированы в системе добровольной сертификации «ГАЗСЕРТ» и входят в Единый Реестр МТР ПАО «Газпром».

Основные характеристики

• Модель: РДБК-50-В (-Л).
• Тип: некомбинированный (без ПЗК).
• Рабочая среда: природный газ по ГОСТ 5542-2014.
• Наименьшее входное давление (Р_вх): 0,1 МПа.
• Наибольшее входное давление (Р_вх): 1,2 МПа.
• Диапазон настройки выходного давления (Р_вых): 60…600 кПа.
• Точность регулирования: ±10 % от верхнего предела настройки Р_вых.
• Класс точности регулятора: 10.
• Давление закрытия рабочего клапана (Р_закр): не более 20 % от Р_вых.
• Зона нечувствительности: не более 2,5 % от Р_вых.
• Степень герметичности рабочего клапана: класс «А» по ГОСТ 9544-2015.
• Присоединительные размеры: входной и выходной патрубки — DN 50, соединение фланцевое по ГОСТ 33259-2015.
• Масса: не более 30 кг.
• Пропускная способность в зависимости от диаметра седла:
  • седло 25 мм: Q_макс = 2300 м³/ч, K_у = 400 м³/ч;
  • седло 30 мм: Q_макс = 2800 м³/ч, K_у = 600 м³/ч;
  • седло 35 мм: Q_макс = 4050 м³/ч, K_у = 900 м³/ч;
  • седло 40 мм: Q_макс = 5450 м³/ч, K_у = 1200 м³/ч;
  • седло 45 мм: Q_макс = 7100 м³/ч, K_у = 1600 м³/ч.
• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.
• Температура окружающей среды: от −40 до +60 °С.
