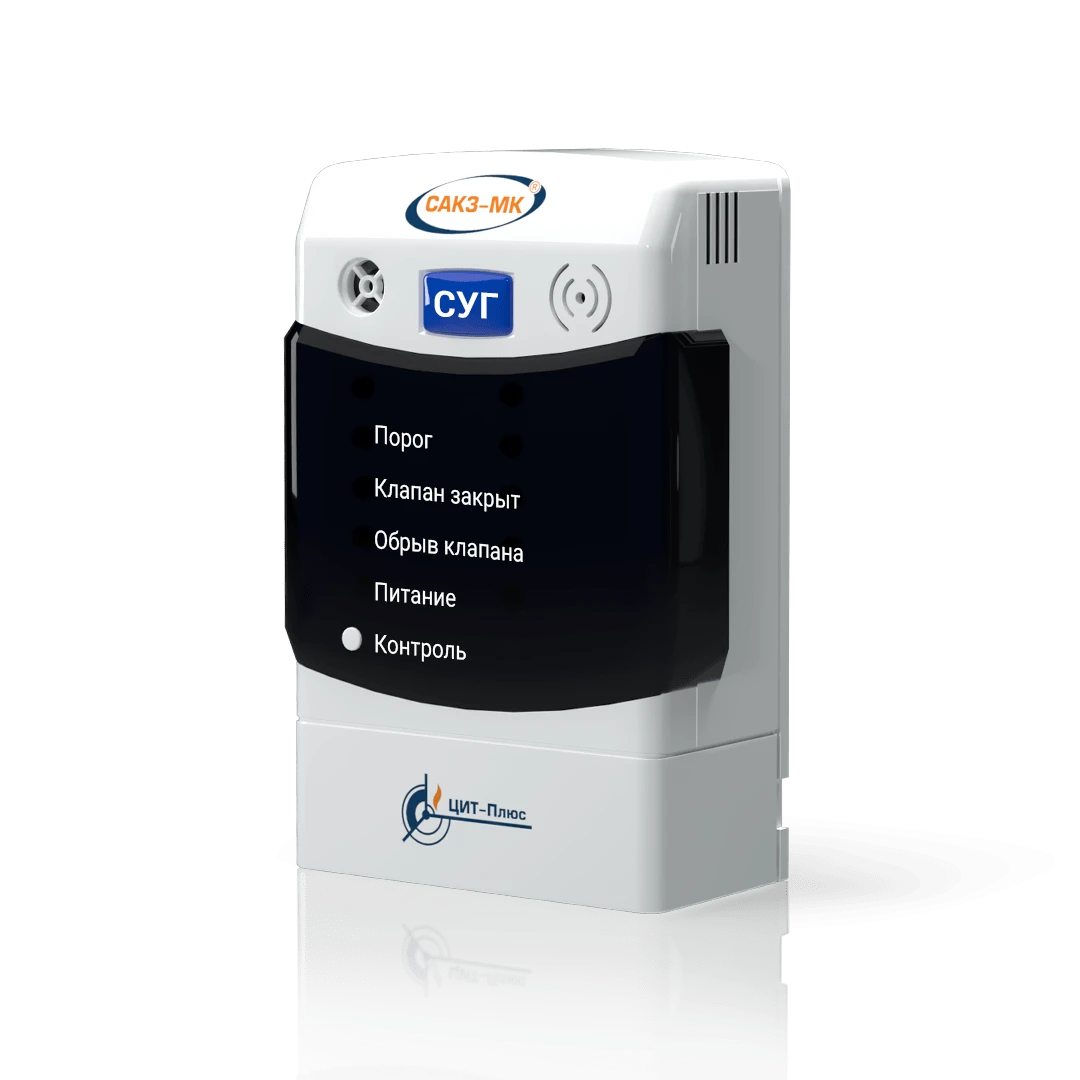

СЗ-3Е-485 / СЗ-3Е-485/24 (сигнализатор загазованности парами СУГ, ~220В / 24В)
Внимание! Исполнение СЗ-3Е-485/24 (24 В) — это аналог СЗ-3Е-485 с питанием 24 В.
Назначение
Сигнализатор загазованности парами сжиженных углеводородных газов СЗ-3Е-485 предназначен для непрерывного автоматического контроля атмосферы помещений котельных и других коммунально-бытовых и промышленных объектов, при достижении опасных концентраций данного газа — выдачи светозвукового оповещения и перекрытия газопровода.
Данный сигнализатор может применяться в составе адресных систем контроля загазованности САКЗ-МК®-Е или самостоятельно. В составе системы сигнализатор способен передавать информацию о своем состоянии и состоянии подключенного клапана другому устройству («ведущему») по проводному адресному интерфейсу RS485. В систему возможно объединение не более 247 сигнализаторов.
Сигнализатор способен управлять импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, контролировать его состояния (закрыт/открыт), а также исправность электромагнита клапана и соединительного кабеля.
Сигнализатор имеет разъем для подключения пожарного извещателя типа ИП212-45, ИП212-141М, ИП212-189 или датчика с выходом типа «нормально закрытый сухой контакт».
Сигнализатор имеет два фиксированных порога аварийной сигнализации (первый предупредительный, второй – аварийный). При достижении первого порога осуществляется выдача светозвуковой сигнализации, при достижении второго порога на клапан подается импульс на перекрытие подачи газа. Действия при достижении порогов могут быть перенастроены.
Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м²).
Сигнализатор должен устанавливаться в местах наиболее вероятного скопления или утечки газа, на расстоянии от пола 15–25 см и не ближе 50 см от мест притока воздуха.
Рекомендуемый межповерочный интервал – 1 год.
Исполнения
- СЗ-3Е-485 — 1 порт RS-485, питание ~220 В;
- СЗ-3Е-485/24 — 1 порт RS-485, питание =24 В;
- СЗ-3Е-485-2 — 2 порта RS-485, питание ~220 В;
- СЗ-3Е-485-2/24 — 2 порта RS-485, питание =24 В.
Основные технические характеристики
- Контролируемый газ: пары сжиженных углеводородных газов (СУГ);
- Тип систем: САКЗ-МК-1Е / САКЗ-МК-2Е / САКЗ-МК-3Е;
- Пороги сигнализации:
- I порог (предупредительный): 10±5 % НКПР;
- II порог (аварийный): 20±5 % НКПР;
- Время срабатывания: не более 15 с;
- Время установления рабочего режима: не более 60 с;
- Уровень звукового давления: не менее 70 дБ (на расстоянии 1 м при уровне постороннего шума не более 50 дБ);
- Тип выходного сигнала управления клапаном (импульс):
- Амплитуда: 37±5 В;
- Максимальный выходной ток (пиковое значение): 3 А;
- Длительность импульса: 0,4 с;
- Период следования импульсов: 4 с;
- Параметры выходных сигналов:
- «Порог» (напряжение): от 0 до +0,5 В;
- «Отказ» (напряжение): от +10 до +15 В;
- Максимальный втекающий ток выходов: не более 200 мА;
- Напряжение питания:
- СЗ-3Е-485: 230±23 В, ~50 Гц;
- СЗ-3Е-485/24: =24 В;
- Потребляемая мощность: не более 6 В·А;
- Интерфейс связи: RS-485;
- Количество сигнализаторов в системе: не более 247;
- Габаритные размеры: не более 130×85×35 мм;
- Масса: не более 0,5 кг;
- Радиоканальное исполнение: нет;
- Пылевлагозащита IP65: нет.
